FIBRA ASU-120M-12FO - 1KM - CABO DE FIBRA OPTICA - SUMEC
informações técnicas
CABO
Cordão de rasgamento
Elemento de Tração
Revestimento externo
Fios de Poliéster trançados
Fios de aramida
Polietileno preto resistente a UV
FIBRA
Monomodo
Atenuação máxima da fibra no cabo dB/Km
PMD
ITU.T G.652D
1310nm : 0.36 & 1550nm : 0.23
≤0.2ps/√km
UNIDADE BÁSICA
Preenchimento
Tubo
Gel para impedir o ingresso de água
Material termoplástico
NÚCLEO
Elemento Central Dielétrico
Preenchimento do núcleo
Enchimento
Enfaixamento do núcleo
Elemento FRP
Material Hidro Expansível bloqueador deágua
Polietileno
Fita bloqueadora de água
detalhes
TEMPERATURA DE OPERAÇÃO
Instalação: 0ºC a +60ºC
Operação: -20ºC a +65ºC
Armazenagem: -20ºC a +65ºC
COMPRIMENTOS PADRÕES

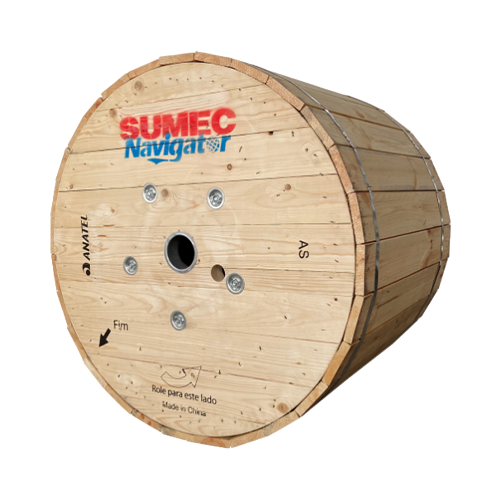

Bobinas: 2000-4000 metros para cabos(Outros comprimentos sob consulta)
Tolerância nominal: ±3%
ESPECIFICAÇÃO MECÂNICA
MECÂNICO
Resistência à compressão: 1x Peso/km (1000N)
Resistência ao impacto: 25 impactos, com carga variando c/ diâmetro cabo
Teste de torção: ± 180º, 10 Ciclos
Raio mín. curvatura na instalação: 20 x diâmetro externo cabo
Raio mín. curvatura após instalação: 10 x diâmetro externo cabo
Raio mín. curvatura do loose tube: 20 x diâmetro externo do loose tube
Resistência a vibração: 100 milhões ciclos
CARGA MÁXIMA
VÃO (M): 80..........120..........200
Carga Máx. de Operação (kgf): 1.5 x P..........2.0 x P..........3.0 x P
DIMENSÕES REVESTIMENTO EXTERNO NORMAL (NR)
