AIRFIBER AF-5XHD - UBIQUITI UNIFI

Concebido para o desempenho
Concebido especificamente para a indústria ISP sem fios desde o AF-5XHD, o silício LTU personalizado e a arquitetura de rádio proporcionam um desempenho inovador. O seu motor de processamento de comunicações ultrapassa as limitações inerentes aos genéricos de Wi-Fi para fornecer baixa latência, capacidade de longo alcance, flexibilidade DFS, constelações mais altas e melhor saída de potência, juntamente potência, juntamente com uma sensibilidade de receção melhorada.

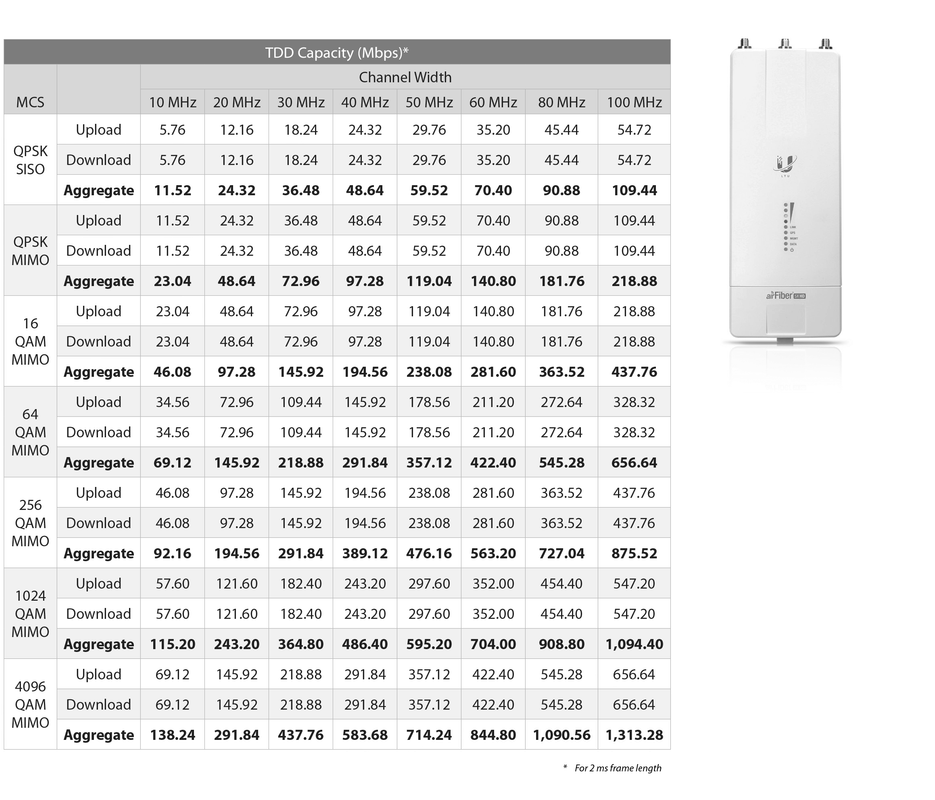

O AF-5XHD apresenta uma eficiência espetral* de 21,2 bps/Hz líder na indústria de 21,2 bps/Hz*, processamento de pacotes de dados em linha para até 1,34 Gbps de dados reais* e a inovadora tecnologia xtreme Range (xRT™).

Características principais
O AF-5XHD oferece as seguintes características avançadas:

- Potência de Saída Automática
Activada por predefinição, a opção Potência de Saída Automática faz com que o AF-5XHD defina a potência de saída (EIRP) para o nível apropriado.

- Potência de Transmissão Programável
O nível de potência de transmissão do rádio. O nível de potência de transmissão do rádio pode ser programado até +29 dBm.

- Rácio DL/UL programável
O AF-5XHD pode dividir o tráfego de downlink e uplink e suportar tráfego assimétrico conforme necessário. Os rácios DL/UL incluem 25%, 33%, 50%, 67% e 75%. O rácio DL/UL é uma parte essencial da funcionalidade de sincronização do GPS; deve ser o deve ser a mesma em todos os APs que pretende sincronizar.

-Sincronização GPS configurável O AF-5XHD oferece
O AF-5XHD oferece suporte configurável para quadros de 2, 2,5, 4 e 5 ms. A temporização é compatível com todos os outros sistemas síncronos, e o comprimento do quadro de 5 ms. O comprimento do quadro de 5 ms é compatível com redes airMAX.

- Frequência dividida de TX e RX1
O rádio pode operar em frequências diferentes para TX e RX, permitindo grande flexibilidade para evitar interferências.

- Largura de Banda de Canal TX e RX Dividida²
Suporte para diferentes diferentes larguras de banda de canal para TX e RX permite aos utilizadores escalar capacidade de dados necessária de forma mais eficiente.

- Portas Gigabit Ethernet duplas redundantes com PoE
OAF-5XHD tem duas portas Gigabit Ethernet que podem ser usadas para alimentação PoE redundante.

- Configuração sem fios Bluetooth
Utilize a interface Bluetooth integrada para a configuração sem fios.

- Proteção de orientação da antena AlignLock
Alerta o utilizador quando a orientação do rádio ou da antena é alterada devido a adulteração, impacto ou danos provocados por tempestades.

- Imagens redundantes para configuração à prova de falhas
A criação de imagens de firmware de cópia de segurança assegura uma configuração à prova de falhas e aumenta a fiabilidade.

- Análise persistente do espetro com RX dedicado
Efectueanálise espetral em tempo real para toda a banda em ligações em direto sem interromper o funcionamento da ligação.

- Ampla gama de tensões, proteção melhorada contra picos de tensão
O AF-5XHD tem uma gama de tensões de funcionamento de 19-50VDC3 e oferece uma proteção melhorada contra picos de tensão.

Software
O airFiber AF-5XHD utiliza o software airOS® LTU da Ubiquiti, que oferece-lhe uma variedade de funcionalidades avançadas.

- Novas funcionalidades poderosas
A versão 1.1.2 oferece muitos novos recursos para ajudar a tornar sua rede mais rápida, mais fácil de operar e mais resistente a interferências:

- Divisão de frequências
Utilize esta opção para configurar frequências TX e RX separadas. Este recurso é muito útil em ambientes onde determinados canais podem estar sofrendo interferência em uma interferência em uma extremidade do link, mas estão livres na outra extremidade. A capacidade de configurar. A capacidade de configurar canais diferentes para cada extremidade da ligação solução ideal para este problema.

- Suporte a 4096QAM (12x)
O AF-5XHD tem sido o único produto que permite aos WISP aumentar as ligações para além de 256QAM, ao mesmo tempo que proporciona uma eficiência espetral inigualável. Com a introdução do 4096QAM, os WISP poderão agora aumentar ainda mais as velocidades das ligações simplesmente actualizando o software.

Seletor de frequência de ligação
Encontrada no ecrã Sem fios, esta função apresenta um gráfico do ambiente de RF da ligação que inclui uma sugestão de Melhor frequência para o ajudar a selecionar a frequência mais clara.

- Alterações de frequência contínuas
A ligação já não é interrompida quando as definições relacionadas com a frequência (Frequency, Split Frequency, Frequências alternativas, Frequência automática) são alteradas.

- Gestão centralizada de ligações
Esta funcionalidade simplifica e acelera o gerenciamento de links. Agora só é necessário gerir o dispositivo dispositivo mestre; as alterações feitas nele são automaticamente propagadas para o dispositivo remoto.

- Assistente Inteligente (Alertas)
O novo Assistente Inteligente monitoriza e alerta-o para erros e avisos, tais como a falta de um sinal GPS sinal de GPS em falta, falhas de negociação de Ethernet ou uma do sinal. O Assistente Inteligente também fornece instruções detalhadas instruções detalhadas para a resolução de cada problema que identifica.

- Auto Frequency on DFS Event (Beta)
Quando esta opção está ativada, o link alterna automaticamente

- Outras melhorias
- Priorização do tráfego com base nos valores de bits DSCP/TOS
- Recuperação automática de taxa melhorada
- Melhor estabilidade 4ms/5ms em condições de elevada interferência
- Melhorias na estabilidade do canal mais alargadas

Análise espetral com airView
O airView® permite-lhe identificar assinaturas de ruído e planear as suas redes para minimizar a interferência de ruído. redes para minimizar a interferência de ruído.
As seguintes funções:
- Monitoriza constantemente o ruído ambiente
- Recolhe pontos de dados de energia em visualizações espectrais em tempo real
- Ajuda a otimizar a seleção de canais, o design da rede e o sem fios

O airView funciona em segundo plano sem desativar a ligação sem fios, pelo que não há interrupções na rede.
No airView, existem três vistas espectrais, cada uma das quais representa dados diferentes: forma de onda, cascata e nível de ruído ambiente.

O airView oferece uma poderosa funcionalidade de analisador de espetro, eliminando a necessidade de alugar ou comprar equipamento adicional para realização de inquéritos no local.

As novas funcionalidades úteis do airView incluem o Zoom, utilizado para zoom in/out do ecrã do airView, e o In-Band Scanning, que elimina o ruído dentro do canal de trabalho.

UNMS App
O AF-5XHD suporta o Sistema de Gestão de Rede da Ubiquiti. O UNMS™ é um controlador de gestão abrangente que apresenta uma interface gráfica de fácil navegação.

A aplicação UNMS fornece acesso instantâneo à interface de configuração do airOS e pode ser descarregada a partir da App Store® (iOS) ou do Google Play™ (Android). O UNMS permite-lhe instalar, configurar e gerir o AF-5XHD e oferece várias opções de configuração assim que estiver ligado ou com sessão iniciada.

Backhaul de 5 GHz
Certificação de banda completa com DFS
O AF-5XHD cobre todo o espetro de 5 GHz, sem licença, e inclui a aprovação DFS. Qualquer pessoa em todo o mundo pode instalar e operar o AF.
-5XHD na gama de 5 GHz praticamente em qualquer local à sua escolha (sujeito aos regulamentos locais do país).

Funcionamento ótimo em bandas não licenciadas

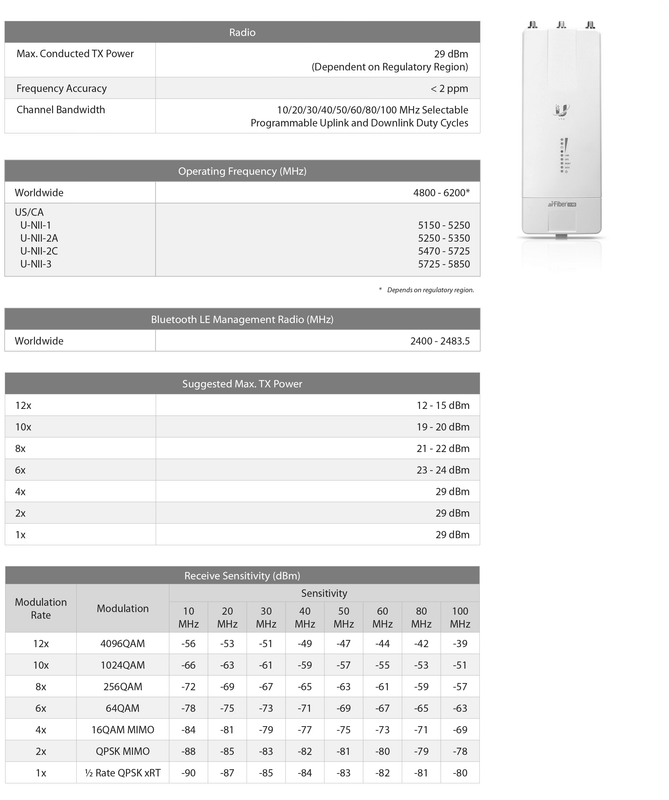

Flexibilidade da largura do canal (10/20/30/40/50/60/80/100 MHz) permite configurações independentes de frequência de canal TX e RX em qualquer ponto da banda de rádio para evitar interferências locais, e os centros de canal são seleccionáveis em incrementos de 1 MHz. Também tem a capacidade de programar diferentes ciclos de trabalho de uplink e downlink para suportar requisitos de tráfego assimétricos.

Latência ultra-baixa com tecnologia HDD
O AF -5XHD foi concebido para proporcionar o mais elevado rendimento TDD disponível e foi concebido com a tecnologia proprietária Hybrid Division Duplexação Híbrida* (HDD).
Numa ligação de backhaul, dois rádios AF -5XHD utilizam a tecnologia HDD patenteada para calcular o atraso de propagação e saber quando cada rádio pode transmitir e receber, pelo que enviam pacotes em sincronização precisa. A latência de transmissão de pacotes é praticamente eliminada.

Co-localização
A co-localização é vital em muitos cenários. Por exemplo, um WISP pode ter um espaço limitado na torre, pelo que tem de co-localizar todo o equipamento dentro dessa área de cobertura.

Sincronização GPS
A sincronização precisa de fotogramas GPS liberta o AF -5XHD de interferências para uma capacidade de co-localização superior. O GPS permite a permite a simultaneidade de quadros TX e RX para que possa co-localizar o AF-5XHD e melhorar o desempenho geral das suas ligações de backhaul.

Saída de potência limpa
Utilizando a compensação digital da pré-distorção e o processamento multi-IFFT o design inovador de RF proporciona uma saída de potência ultra-limpa que melhora a imunidade ao ruído e o desempenho de co-localização e o desempenho de co-localização. Isto reduz o potencial impacto no ambiente de ruído de RF e permite a utilização de modulação de ordem superior, como 1024QAM.

Flexibilidade de implementação
O AF-5XHD pode ser usado com as antenas airFiber slant-polarized polarizadas para melhorar a imunidade a ruídos e a relação sinal-ruído (SNR). É compatível com várias antenas Ubiquiti airFiber X oferecendo ganho de 23 a 34 dBi. O formato compacto do AF-5XHD permite que ele se encaixe no suporte de rádio das antenas airFiber X, por isso a instalação não requer ferramentas especiais.

Resumo do modelo da antena airFiber X
As antenas airFiber X são construídas especificamente com polaridade inclinada de 45° para integração perfeita com o AF-5XHD. Emparelhe o AF-5XHD com uma das seguintes antenas airFiber X:

Resumo do modelo RocketDish
Também pode emparelhar o AF-5XHD com uma das antenas RocketDish mostradas abaixo, utilizando o suporte universal incluído ou utilizando um kit para converter o RocketDish numa polaridade inclinada de 45°

Conversion Kit
O Kit de Conversão de Antena de 5 GHz RocketDish para airFiber (modelo AF-5G-OMT-S45) converte a antena RocketDish RD-5G30 ou RD-5G34 para uso com o AF-5XHD.
